Två nya probar

Posted on januari 7th, 2013 by Gunnar Lilliesköld

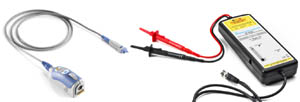

Till oscilloskop från Rohde & Schwarz finns nu en prob med 6 GHz bandbredd och även en differentialprob för högspänning.

RT-ZS60 är en aktiv, kompakt 6 GHz prob med jordreferens. Den passar för exempelvis för att mäta signalintegritet i gränssnittet mot DDR-minnen, för att analysera A/D-omvandlare inom forskning och konsumentelektronik.
Proben har 1 Mohms ingångsimpedans och belastar mätobjektet med bara 0,3 pF. Brusnivån ligger på 2 mV rms. Linjäriteten uttrycks som 70 dB total harmonisk distorsion.
Ett frekvensoberoende och högt dynamiskt område på ±8 V gör det möjligt att mäta på snabba signaler med hög amplitud.
Med adapter kan RT-ZS60 användas på R&S signal- och spektrumanalysatorer.
Den andra nya proben, RT-ZD01 är en differentiell högspänningsprob passar väl för mätningar av fordonselektronik, kraftelektronik och för medicinsk utrustning tack vare att den kan hantera 1 kV RMS med ett stort dynamiskt område.
Dessutom har den hög undertryckning av likfasiga signaler: 80 dB ”common mode”-undertryckning.
