Nya USB- och LAN-ananslutna RF-effektsensorer

Posted on mars 4th, 2015 by Gunnar Lilliesköld

Rohde & Schwarz lanserar nya modeller av företagets 3-vägs diodsensorer för anslutning till USB, men även till LAN. Därmed kan sensorerna användas för fjärrövervakning över stora avstånd.

Effektsensorerna i serierna R & S NRPxxS och R & S NRPxxSN USB har tre diodvägar. De är helt omgjorda för att kunna mäta snabbare och noggrannare, även vid låga nivåer.
R & S NRPxxSN kan fås med både USB- och LAN-gränssnitt. Båda effektmodellerna finns att få för tre olika frekvensområden: Från 10 MHz till 8 GHz, till 18 GHz och 33 GHz.
Sensorerna i R & S NRPxxS/SN-serien möjliggör 10 000 triggade mätningar per sekund med en minsta triggerupplösning på 100 ps. En specialläge tillåter även över 50 000 ekvidistanta mätningar per sekund.
Den förbättrade 3-vägsdiodkonstruktionen har möjliggjort att minska den nedre mätgränsen till -70 dBm. Resultatet är ett mycket brett dynamiskt omfång på 93 dB och instrument som kan mäta upp till fyra gånger snabbare än tidigare lösningar, särskilt vid låga nivåer.

LAN-drift via webbläsare
Den nya LAN-gränssnittet på modellen R & S NRPxxSN modellen tillåter nu fjärreffektmätningar över stora avstånd. Till exempel är det möjligt att genomföra övervakning av satellitsystem eller partikelacceleratorer via en central dator genom att placera ut sensorer på olika platser i systemet. Kraftsensorn styrs lämpligen från ett GUI nås via webbläsare. Det behövs ingen ytterligare programvara.

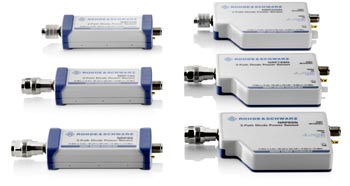

Den nya sensorerna R & S NRP8S, R & S NRP18S och R & S NRP33S, för USB, och R & S NRP8SN, R & S NRP18SN och R & S NRP33SN USB/LAN säljs nu av Rohde & Schwarz.
