Vågformsgenerator med 20 GHz bandbredd

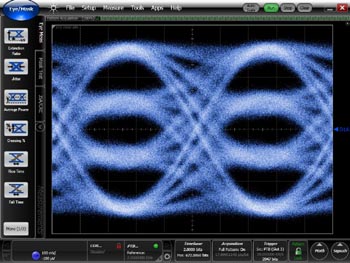

Ett nytt instrument i modulformat från Keysight Technologies (f d Agilent Technologies) är en arbiträr vågformsgenerator med upp till 65 GSa/s. Den kan exempelvis användas för att generera digitala, flernivåers signaler enligt PAM4, MIPI, C-PHY etc för elektriska eller optiska länkar.  På bilden ser vi en 28 Gbaud (56 Gbit/s) PAM4-signal.

Den höga samplingshastigheten, 65 GSa/s, i kombination med 20 GHz bandbredd gör att generatorn kan generera korta, väldefinierade vågformer. Detta kan utnyttjas vid exempelvis konstruktion av radarsystem, militära motmedel, satellitradiosystem och andra radiotillämpningar.
Fördistorsion i kombination med yttre och inre kalibrering gör att generatorn kan generera exceptionellt rena signaler, även vid mycket höga datahastigheter. Konstruktören kan utnyttja dessa metoder för att lägga in, eller bortse från, kanalen mellan generatorn och testobjektet.  Förändringar av parametrar kan göras under drift.

M8195A innehåller ett vågformsminne som rymmer 16 GSa. Flera M8195A-moduler i ett chassi med fem fack kan användas tillsammans för att generera upp till 16 helt synkrona kanaler.
En M8195A-modul kan generera fyra kanaler av flernivåers signaler (t ex PAM4) upp till 32 Gbaud med programmerbar distorsion och programmerbart jitter.
Den kan också generera två par komplext modulerade basbandssignaler  (fyra kanaler) för koherenta optiska tillämpningar upp till 32 GBaud, eller mer.
