Platt regulatormodul

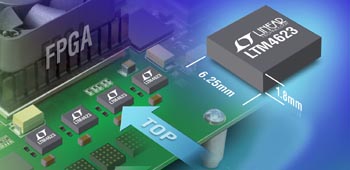

Den är bara 1,8 mm hög, den 3 A spänningsregulator med beteckningen LTM4623, som Linear Technology har utvecklat.

Regulatorn ingår i Linear Technologies serie av mikromoduler  under handelsnamnet ”µModule”. Den upptar 6,25×6,25 mm kortyta och har tagits fram för att passa för PCIe, ATCA och microTCA-kort. Tack vare den låga höjden, 1,8 mm, är det möjligt att montera modulen på baksidan av kretskort eller ovanpå en komponent som minneskretsar eller FPGA.
LTM4623 kan matas med 4 till 20 V in och reglera utspänningar till mellan 0,6 V och 5,5 V (enbart spänningssänkning) med 1,5 procents noggrannhet.
En resistans bestämmer utspänningen och det behövs en kondensator för att följa Vut och ge mjukstart.
Om kretsen matas med 5 V ”bias” kan den drivas av så låg inspänning som 2,375 V.
Med 12 V in är verkningsgraden 80 procent för att ge 1,5 V ut och 88 procent för att ge 3,3 V, båda vid 3 A.
Effektförlusten är 1,1 W vid 12 Vin/5 Vut vilket resulterar i bara 24°C höjning av junctiontemperaturen.
Kretsen är skyddad mot överspänning, överström och övertemperatur.
