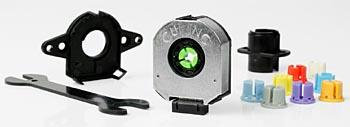

Från CUI Inc kommer en serie modulära kodare som genererar standardiserade U/V/W-kommuteringssignaler för vektorisering av strömmen till borstlösa motorer.

Positioneringsinformationen för AMT31-serien genereras med hjälp av CUI:s kapacitiva kodgenereringssystem tillsammans med en egenutvecklad ASIC. Denna teknologi gör kodaren lämplig för applikationer med borstlösa DC-motorer som är utsatta för vibrationer och föroreningar – som damm, smuts och olja – som vanligen förhindrar optiska kodare från att arbeta effektivt. AMT31-serien ger också en exceptionellt hög noggrannhet på ±12 bågminuter (±0,2 mekaniska grader).
Tack vare kodarens digitala konstruktion har AMT31-serien en ”One Touch Zero”-funktion, som ger avsevärda tidsbesparingar vid installationen av motorerna. Att installera en optisk kommuteringskodare på en borstlös DC-motor (BLDC) kan annars vara en iterativ och tidsförbrukande process, eftersom den optiska skivan noggrant måste roteras och justeras in i förhållande till rätt motorlindningar. Därefter måste monteringsnoggrannheten kontrolleras med hjälp av en mot-EMK, och denna process kan ta upp mot 15 minuter per motor.
Den ASIC- och MCU-baserade AMT-serien förkortar den tiden till bara några sekunder.
Kommuteringsutgångarna klarar borstlösa motorer med 2, 4, 6, 8, 10, 12 eller 20 polpar, valbart från fabriken eller via CUI:s grafiska användargränssnitt AMT Viewpoint. AMT31-serien har därtill inkrementella A-, B- och Z-kanaler för olika servopositionerings- och uppstartssekvenser. 20 programmerbara upplösningar finns inom området 48 till 4096 PPR, återigen valbart från fabrik eller via AMT Viewpoint. För snabb analys under konstruktionen eller på fältet har AMT31 ett inbyggt diagnostiksystem som ger tillgång till ett antal olika parametrar.
Den kompakta serien har måtten 28,58 x 37,25 x 10,34 mm (1,125 x 1,467 x 0,407 tum) och ett brett arbetstemperaturområde från -40 till +105 °C. Strömförbrukningen är 10 mA vid 5 VDC.
Inspänningsområdet är som standard 4,5 – 5,5 VDC, och valbart finns utgångar för CMOS-spänning och linjedrivning. Andra valmöjligheter är radiellt eller axiellt placerade kontakter, nio anpassade höljen i storlekar 2 – 8 mm samt basplattor med olika mönster med förborrade monteringshål för ett stort antal olika motorer.
