800 W för medicinska tillämpningar

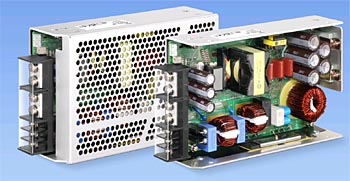

Från Cosel kommer AEA800F, en serie 800 W konvektionskylda kraftaggregat för krävande tillämpningar. Aggregaten kan leverera effekttoppar på 300% under upp till 3000 millisekunder och är certifierade enligt industrinormen EN62477-1 (OVC III) samt godkänt enligt ANSI/AAMI ES60601-1, och EN60601-1 3rd Edition för medicinska applikationer.

AEA800F lämpar sig för BF-tillämpningar (Body Floating) och uppfyller säkerhetskraven 2MOPP (IN/OUT) och 1MOPP (OUT/FG). Aggregaten har en layout optimerad för egenkonvektion, idealiskt för drift i miljöer med låg ljudnivå.

Med den stadigt ökande graden av automation inom industri och medicinska applikationer ökar behovet av kraftaggregat som kan hantera lasttoppar orsakade av dynamiska laster som t.ex. motorstart. För att klara sådana förhållanden måste kraftaggregaten ha hög dynamisk styrning och ett effektsteg som klarar upprepade effekttoppar. AEA800F kan leverera 300% av sin nominella effekt för konvektionsskylning under upp till 3000 millisekunder.

För industriella applikationer krävs ofta kraftaggregat med hög säkerhetsnivå för varierande omgivningar. AEA800F är certifierat enligt EN62477-1 Over Voltage Category Three (OVC III), vilket innebär att den matade utrustningen kan anslutas direkt till överordnat system utan någon extra isolation. Det förenklar systemutformningen och reducerar kostnaden samtidigt som det ger mycket hög säkerhetsnivå.

För medicinska applikationer uppfyller AEA800F 2MOPP isolation mellan in- och utgång, 1MOPP ingång till jord och 1MOPP utgång till jord, och är därmed lämpligt för BF (Body Floating) applikationer. Enheten är godkänd enligt ANSI/AAMI ES60601-1 och EN60601-1 3rd Edition.

AEA800F har 4000 VAC isolation mellan in- och utgång, 2000 VAC mellan ingång och jord (FG) och 1500 VAC mellan utgång och jord (FG).

AEA800F har ett inspänningsområde från 85 till 264 VAC. Tre utspänningar finns tillgängliga; 24 V, 36 V och 48 V med respektive nominell utström 34 A (topp 72,5 A), 22,7 A (topp 48,4 A) och 17 A (topp 36,3 A). Utspänningen kan justeras med en inbyggd potentiometer.

AEA800F har aktiv PFC (Power Factor Correction) för låg harmonisk distorsion och switchsteget har en LLC resonant topologi med senaste generationens halvledare som ger en typisk verkningsgrad på upp till 95%.

För högre effektbehov kan upp till sex AEA800F-enheter parallellkopplas. Vid parallellkoppling, om spänningen justeras på ”master”-enheten, så justerar ”slave”-enheterna sin utspänning till samma värde.

AEA800F kan arbeta i en omgivningstemperatur från -20 till +70°C. Beroende på placering och ventilation i applikationen kan derating gälla enligt specifikationen i den tekniska dokumentationen.

AEA800F har inbyggt skydd för strömrusning på ingången, överström och överspänning, samt termiskt skydd. Aggregaten uppfyller säkerhetsnormerna UL (USA), C-UL (Kanada), DEMKO (Danmark), and TUV (Tyskland). Produkten är certifierad enligt UL62368-1, EN62368-1 och EN62477-1 (OVC III).

AEA800F open-frame har dimensionerna 50 x 127 x 203,2mm (1,97 x 5 x 8“) och väger max 1,4 kg med hölje.
