300 MHz oscilloskop med inbyggd vågformsgenerator

Posted on mars 17th, 2014 by Gunnar Lilliesköld

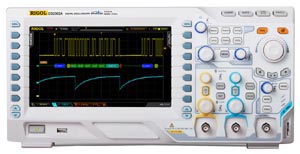

Rigol DS2000A-seriens oscilloskop finns med bandbredderna 70, 100, 200 eller 300 MHz bandbredd. Man kan välja till en inbyggd arbitreringsgenerator (generisk vågformsgenerator).

De två kanalernas analoga ingångar uppges ha lågt brus och kan ställas in för 500 µV till 10 V per ruta.
Oscilloskopserien utnyttjar "UltraVision"-tekniken från Rigols DS6000-serie, med upp till 2 GSa/s samplingshastighet och upp till 56 Mpts minnesdjup (14 Mpts som standard).
Bildskärmen uppdateras med 50 000 vågformer per sekund med ljusstyrkan representerad i 256 steg för att underlätta upptäkten av avvikelser och sällan förekommande förlopp. Till det underlättar de hårdvarubaserade funktionerna för inspelning av vågformer, återuppspelning av dessa och analys.
16 olika triggerfunktioner ingår, t ex triggning på seriegränssnitt som I2C, SPI, RS232 och CAN-buss. Seriebusstriggning ingår som standard medan avkodning av bussarna är ett tillval.
Färgskärmen mäter 8 tum.
Som tillval finns en 25 MHz2-kanalers  arbitreringsgenerator för att skapa godtyckliga vågformer.
