Programmerbar gammabuffert för fordon

Posted on oktober 11th, 2016 by Göte Fagerfjäll

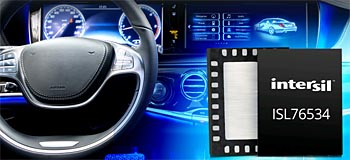

Från Intersil kommer en energisnål 14-kanalig, programmerbar gammabuffert för TFT-LCD-displayer i fordon. Den fordonsspecificerade ISL76534 möjliggör gammakalibrering med hög noggrannhet för att kunna säkerställa enhetlig ljusstyrka och färgmatchning hos samtliga LCD-paneler i ett fordon.

10inter02

ISL76534 är tänkt för nästa generations LCD-paneler som tagits fram för infotainment-displayer, system för avancerad förarassistans (ADAS), intelligenta speglar och klusterdisplayer. Den har en Vcom- och 14 gammakanaler med 10 bitars upplösning för finavstämning av gammakurvan. LCD-paneler som inte är korrekt gammakorrigerade ser ofta alltför urblekta eller mörka ut. ISL76534 kan användas för att kalibrera och lagra gammakurvan, vilket säkerställer att samtliga LCD-displayer startar upp och visar bilder som är angenäma för ögat.
Kretsens interna EEPROM-minne lagrar de fabrikskalibrerade referensvärdena för Vcom och gamma. Minnet klarar 10.000 skrivcykler och 20 års datalagringstid vid 10 °C.
ISL76534 har en kretsarkitektur som gör kretsen enkel att använda. Det krävs ingen sekvensering av spänningsaggregaten, utan såväl analoga som digitala aggregat kan startas först. Vid initialiseringen startar alla gammabuffert- och Vcom-kanaler monotont upp tillsammans på ett kontrollerat sätt, vilket förhindrar alla möjligheter att någon LCD-panel låser sig. Detta ökar ytterligare tillförlitligheten hos ADAS- och säkerhetssystem, som exempelvis backupkameror som kräver att panelerna startar upp omedelbart och arbetar utan några problem. Kretsens höga PSRR (power supply rejection ratio) på 75 dB förhindrar att störningar från spänningsaggregaten når fram till gammabuffertarnas utgångar och blir synliga på LCD-panelerna.
ISL76534 har en effektförbrukning på 56,6 mW, vilket uppges vara fem gånger lägre än hos den närmaste konkurrenten. Den låga effektförbrukningen eliminerar behovet av kylare, förhindrar övertemperaturer och gör det möjligt att använda prisbilliga LDO-regulatorer (low-drop-out) istället för switchade regulatorer.
