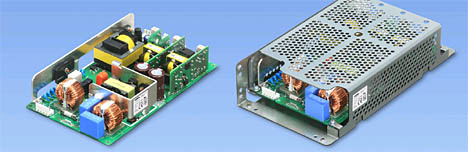

Från Cosel kommer ett 300 W konfigurerbart AC/DC-aggregat med tre utgångar, skräddarsytt för robotstyrning och fabriksautomation.

RBC300F-serien har tre konfigurerbara isolerade utgångar, varav en har förstärkt isolation för matning av IGBTer (Intelligent Gate Bipolar Transistor) och liknande applikationer. Certifierad enligt EN62477-1 Over Voltage Category (OVC) III förenklar RBC300F konstruktionsprocessen på systemnivå samtidigt som kostnaden reduceras, genom ett minskat behov av en extra isolationstransformator vid anslutning till en distributionspanel. RBC300F har inbyggd digital styrning på primärsidan och som option ett expanderat UART kommunikationsgränssnitt för styrning, övervakning och sekvensering.

RBC300F har ett inspänningsområde från 85 till 264 VAC, enfas, med en uteffekt på 300 W. Aggregatet har tre oberoende utgångar. Huvudutgången (Slot 1) kan leverera 240 W och finns i tre varianter: 12 V/16 A, 24 V/10 A och 48 V/5 A. Den andra utgången (Slot 2) kan förses med konfigurerade moduler med enkel eller dubbel utgång på 5 V/3 A ; 12 V/1,3 A ; 24 V/0,65 A ; +/-12 V/0,6 A ; +/-15 V/0,5 A ; 3,3 V/5 A ; 5 V/5 A ; 12 V/2,5 A ; 16,5 V/1,9 A ; 24 V/1,3 A ; 48 V/0,6 5A ; +/- 12 V/0,7 A och +/-15 V/0,7 A, med en effekt på 14,4 till 30 W beroende på utspänning. Den tredje utgången (Slot 3) kan förses med vilken som helst av modulerna med enkel utgång, med samma effekt. För högre spänningar kan utgångar seriekopplas. Samtliga utspänningar är justerbara med en inbyggd potentiometer.

Applikationer inom robotstyrning matas ofta från en 24 V eller 48 V busspänning. I sådana applikationer är distributionen ibland utsatt för upprepade toppbelastningar, något som kraftaggregaten måste klara av. 24 V- och 48 V-utgångsmodulerna i RBC300F är utformade för effektiv och tillförlitlig drift under sådana förhållanden och klarar toppströmmar på upp till 150%.

Utgång tre med sin förstärkta isolation lämpar sig för matning av IGBTer eller IPMer, vilket reducerar antalet erfordrade kraftaggregat för robotstyrning. Den integrerade utgången med förstärkt isolation ger ”tre-i-ett”-lösningen RBC300F 40% reducerat i footprint jämfört med en konventionell lösning.

För optimerad verkningsgrad är huvudutgångens DC/DC omvandlare baserad på en LCC resonant topologi medan andra och tredje utgångarna har Quasi-Resonant-Flyback topologi.

RBC300F har inbyggd strömbegränsning på ingången samt skydd för överström och överspänning.

RBC300F har isolation mellan ingång och utgång på 3000 VAC och mellan ingång och jord på 2000 VAC. Isolationen mellan de tre utgångarna har optimerats för robotstyrning. Isolationen mellan huvudutgången och utgång två motsvarar en funktionell isolation på 500VAC, medan isolationen mellan huvudutgången, utgång två och den tredje utgången är förstärkt till 3000 VAC

Enheten är utformad för konvektionskylning och kan vara i drift i temperaturer från -20 till +70 °C. Beroende på montagesätt och kylförhållanden i applikationen kan derating förekomma.

För att uppfylla applikationsspecifika krav har ett antal optioner tagits fram; Skyddande beläggning (C), Låg läckström (G), Olika chassi och hölje (S) (SN), ON/OFF fjärrstyrning (R), Vertikala skruvar på anslutningsplint (T), Ingång för extern hold-up kondensator (U1).

För ökad flexibilitet kan RBC300F även fås med ett utökat UART (Universal Asynchronous Receiver-Transmitter) gränssnitt, option (I3), som kan hantera 49 kommandon för övervakning, styrning och sekvensering. Driftdata kan lagras i internminnet och registrerade felkoder användas för analys och registrerad drifttid för preventivt underhåll.

RBC300F är certifierat enligt IEC/EN62477-1 OVC III och uppfyller EN61558-2-16 och kan anslutas direkt till installationens distributionspanel, vilket eliminerar behovet av en extra isolationstransformator. RBC300F är certifierad enligt UL62368-1, C-UL (motsvarar CAN/CSA-C22.2 No.62368-1), EN62368-1, EN62477-1 (OVC III) och uppfyller EN61558-2-16 (OVC III).

RBC300F har inbyggt aktivt ingångsfilter. Ledningsbunden störning uppfyller FCC-B, VCCI-B, CISPR11-B, CISPR32-B, EN55011-B, EN55032-B och harmonisk ström enligt IEC61000-3-2 (class A).

RBC300F har måtten 114 x 38,3 x 203 mm [4,49 x 1,5 x 7,99”] (b x h x d), och väger max 710 g. Chassi med skyddsbeläggning och vertikal anslutningsplint finns som optioner.
