150 V DC/DC-omvandlare klarar spikar

Posted on juni 8th, 2017 by Göte Fagerfjäll

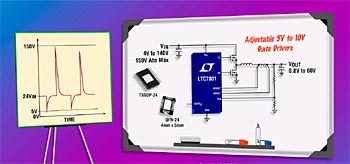

Från Analog Devices, som nyligen köpte Linear Technology, kommer LTC7801, en synkron DC/DC-omvandlare för hög spänning.

06linear03

Den icke-isolerade omvandlaren levereras i en kompakt 24-pins kapsel som driver ett effektsteg med N-kanals MOSFETar. Inspänningen kan variera mellan 4 V och 140 V och fungerar både för höga inspänningar och lägre inspänningar med kraftiga spänningsspikar.
Konstruktionen gör det möjligt att eliminera extrakomponenter för att skydda mot spänningsspikar. LTC7801 arbetar också med 100 procents arbetscykel vid spänningsfall ner till 4 V.
Utspänningen kan regleras från 0,8 V upp till 60 V, med strömstyrka upp till 20 A och verkningsgrad upp till 96 procent. Komponenten kräver bara 40 µA i ”sleep mode”.
En inbyggd laddningspump tillåter 100 procents arbetscykel också vid kraftiga spänningsfall, något som är viktigt vid batteridrift. Komponenten arbetar med en fixerad arbetsfrekvens mellan 50 kHz och 900 kHz och kan synkroniseras till externa klockor mellan 75 kHz och 850 kHz.
LTC7801 levereras i QFN-24-kapsel (4×5 mm) eller TSSOP-24-kapsel med kylning. Den finns i två temperaturvarianter: -40 °C – +125 °C eller -40°C – +150 °C.
