USB-oscilloskop klarar 4 gigasamples

Posted on maj 21st, 2020 by Göte Fagerfjäll

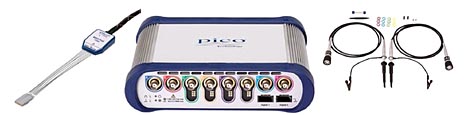

Farnell har utökat sitt sortiment med de nya USB-oscilloskopen i PicoScope 6000E-serien från Pico Technology. Den nya generationens PicoScope 6000E-serie är en mät- och analyslösning för både design- och testingenjörer och forskare.

Den nya PicoScope 6000E-serien erbjuder:

* Åtta analoga ingångskanaler med åtta bitars upplösning och en samplingsfrekvens på upp till 5 GS/s.

* Ultra-Deep Memory-vågform som samlar in 4 gigasamples (upp till 2 gigasamples per kanal), flera gånger större än konkurrerande oscilloskop och möjliggör insamling av långvariga vågformer med maximal samplingsfrekvens.

* Tillvalet Mixed-Signal Oscilloscope (MSO) lägger till 8 eller 16 digitala kanaler på 500 MHz när valfria TA369 MSO-kapslar på åtta bitar är anslutna, vilket gör det möjligt att visa digitala och analoga signaler samtidigt. Digitala signaler kan visas separat, som en buss eller som avkodade serieprotokoll.

* 21 avkodare för serieprotokoll ingår som standard, vilket gör det möjligt för seriedata att avkodas samtidigt på alla analoga och digitala kanaler. Detta gör det möjligt att köra 24 kanaler med data samtidigt, inklusive SPI-, I²C-, CAN-buss-, LIN-buss- och FlexRay-signaler.

* SuperSpeed USB 3.0-gränssnitt och maskinvaruacceleration säkerställer jämn visning, även vid långa datainsamlingar.
