Sinusvågor ger tystare fläkt

En nyutvecklad  motordrivkrets driver en sensorlös, borstlös DC-motor med 24 V sinusspänning. Störningsnivån från exempelvis en fläkt eller pumpmotor kan sänkas med så mycket som 75 procent. Det hävdar Texas Instrument när de marknadsför DRV10983.

Kretsen kan leverera 3,0 A och 24 V. Den rena sinussignalen gör att motorn kan starta utan störande akustiska knäppar och i en fläkt kan fläktljudet sänkas med upp till 25 dBA.
Kretsen kan med kod konfigureras för ett brett område av motorer utan att användaren behöver sätta sig in i komplex kodning av mikroprocessor eller ha detaljerade motorkunskaper.
Kretsen har skydd mot överspänning på grund av mot-EMK (anti voltage surge, AVS), överström, genombrott, underspänning samt ett avancerat femstegs skydd mot rotorlåsning.
Kretsen DRV10983 är en encipslösning med integrerade FETar, logik för att medge sensorlös drift. Som option kan en 100 mA DC/DC-omvandlare ingå med syfte att ta ned spänningen till 3,3 V eller 5 V.
DRV10983EVM heter en utvärderingsmodul för 3-fas borstlösa DC-motorer.

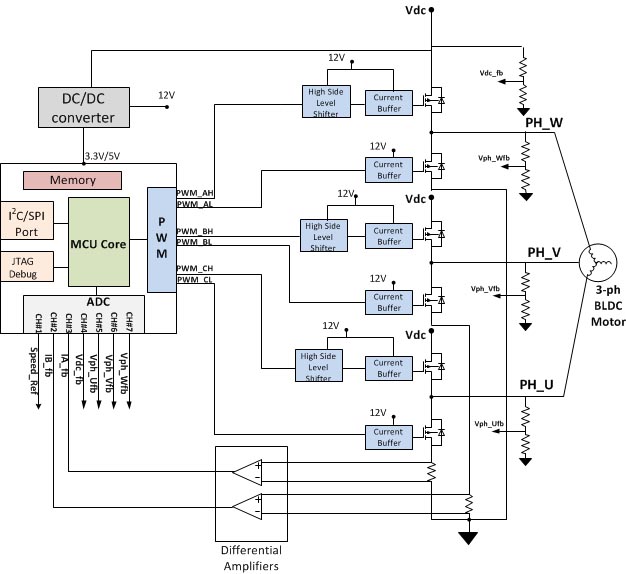

Såhär kan drivkretsarna för en borstlös 3-fas DC-motor se ut.
Klicka här för större bild
