Programmerbar klocka med ultralågt jitter

Från Exar kommer en ny serie av klockkomponenter med utfrekvenser från 10 MHz till 1,5 GHz. Klockkomponenterna har mycket lågt fasbrus, mindre än 200 fs jitter och låg energiförbrukning.

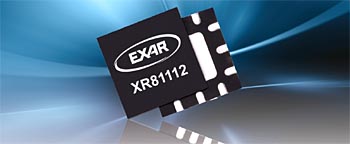

XR81112-serien använder en klocksynteskonstruktion med delta-sigma-modulator och en VCO med stort område i ett energisnålt PLL-block. Strömförbrukningen för kärnan ligger på 20 mA, vilket är mindre än hälften av det normala för den här typen av komponenter.
PLL-delen kan drivas från systemklockan eller från en kristall och innehåller både logik för heltalsdivision och en högupplöst fraktionsdividerare med mindre än 1 Hz upplösning. Upp till fyra olika inställningar kan lagras för olika konfigurationer. Utgångarna kan konfigureras för att vara kompatibla med LVCMOS, LVDS eller LVPECL.
