Kraftaggregat redo för Industri 4.0

Powerbox lanserar fyra nya kraftaggregat framtagna för Industri 4.0-applikationer. De nya aggregaten ingår i Powerbox Industrial Line.

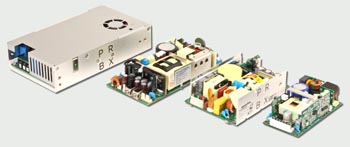

08OBM33

Nyheterna bygger på teknologier som LLC, synkron aktiv likriktning, aktiv PFC och för att ge låg läckström och vara energioptimerade.
Modellerna OBM33, OBM35, OBP37 och OBP38, med totalt 30 varianter, har enkel utgång för 15 V, 18 V, 24 V, 30 V, 36 V eller 48 V inom effektområdet från 80 W till 400 W. De är anpassade för den nya typ av applikationer som följer med Industri 4.0.
Industriella system enligt Industri 4.0 skall kunna kommunicera och samarbeta med varandra och med människor, direkt i realtid via Internet. Det ställer höga krav på säker strömförsörjning för att undvika avbrott eller fördröjningar i kommunikationen.
OBM33, OBM35, OBP37 och OBP38 har hög verkningsgrad (upp till 93 procent) och låg tomgångsförbrukning vilket resulterar i låg värmeavgivning och lång livstid.
Det har möjliggjorts tack vare LLC-halvbryggstopologi, kompletterad med aktiv synkron likriktning.
Tomgångsförbrukningen ligger under 0,5 W, eller under 1 W om ”Power Fail Detect”-signal används.
Med sin kombination av effektiv topologi och en layout överträffar OBM33, OBM35, OBP37 och OBP38 EMC-kraven enligt EN55022B, strålat och ledningsbundet, Class B. De är utformade för att klara en tuff industriell miljö med t ex strömrusning, immunitet mot 1 A/m magnetfält, ledningsbunden immunitet på 3 Vrms, snabba transienter på 1 KV, samt ESD ±8 kV genom luft eller 4 kV vid kontakt.
Strömförsörjning för Industri 4.0-system måste klara de olika nätspänningar som används och de ofta instabila näten i olika delar av världen. De nya kraftaggregaten klarar ett inspänningsområde på 90 till 264 VAC vid 47 till 63 Hz.
– Internet of Things finns redan överallt och Industri 4.0 blir verklighet mycket snabbare än vad de flesta förväntat sig. Avbrottsfri drift och energibesparingar var redan tidigare starkt i fokus, men det skärps ytterligare nu. Detta kräver strömförsörjning som från grunden konstruerats för den nya komplexa och krävande kravbilden, säger Martin Fredmark, vice president product management på Powerbox. Våra nya serier innehåller att antal tekniska innovationer som kombinerar reducerad strömförbrukning med stor flexibilitet i systemarkitektur.
Industri 4.0-applikationer har höga krav på isolationsspänning. De nya serierna klarar 3000 VAC (4000 VAC för OBM33) mellan ingång och utgång, 1500 VAC från ingång till jord och 500 VAC från utgång till jord. För att ge goda säkerhetsmarginaler i applikationerna, även vid 264 VAC och 63 Hz, är den maximala läckströmmen mindre än 275 µA.
De nya serierna finns i flera olika mekaniska utföranden: ”open frame”, L- och U-profil, samt helkapslad med fläkt.
Enheterna är avsedda för drift i -10°C till +70°C. Upp till 75 procent av maxeffekten kan tas ut utan extra kylning. Med forcerad luftkylning kan 100 procent effekt utnyttjas upp till 50°C. Därefter sker en viss minskning vid drift i upp till 70°C.
Enheterna har kortslutningsskydd, överspänningsskydd och övertemperaturskydd. Beroende på modell finns också funktioner som Power Fail Detect signal, utspänningsblockering, DC OK och PS OFF.
Vid full last och 25°C omgivningstemperatur når OBM33, OBM35, OBP37 och OBP38 upp till 300 000 timmar MTBF, enligt beräkningsmetod MIL-HDBK-217F.
