Klass AB-förstärkare med låg energiförbrukning

Posted on december 7th, 2017 by Göte Fagerfjäll

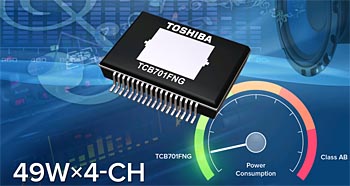

Från Toshiba kommer en fyrkanalig klass AB-förstärkarkrets med bra ljudkvalitet och energiförbrukning i klass med klass D-förstärkare. Förstärkaren är avsedd för fordon.

12tosh03

Under normala driftsförhållanden (0,5 W till 4 W) har den nya förstärkaren bara en tiondel av energiförbrukningen hos en vanlig klass AB-förstärkare. Samtidigt är behovet av kringkretsar betydligt lägre än för klass D-förstärkare, eftersom inga dyra lågpassfilter behövs.
Förstärkaren levereras i en HSSOP-kapsel med 36 pinnar. Den kan matas med spänningar från 6 – 18 V och klarar en maximal uteffekt på 49 W i fyra kanaler (2Ω). Brusspänningen på utgången är bara 60 Vrms.
