Energisnåla PCIe 3.1 Ethernet-bryggor

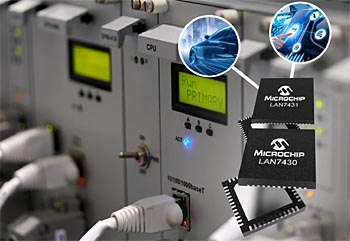

Microchip lanserar Ethernet-bryggkretsarna LAN7430/1 som erbjuder nya alternativ för konstruktörer av plattformar för inbyggnad och fordon, som önskar spara kraft med PCIe 3.1 (Peripheral Component Interconnect Express via energisnåla lägen som (LPSS, Low-Power Sub-State) L1.1 och L1.2.

LAN7430 ger integrerad kraft, klockor och ett fysiskt (PHY) Ethernet-gränssnitt medan LAN7431 ger RGMI-(Reduced Gigabit Media-Independent)-gränssnitt för alternativa PHYer och switchar. LPSS L1.1 (sovläge) och L1.2 (avstängt) möjliggör för konstruktörer att sänka effektförbrukningen och förbättra batterilivslängden genom att försätta PHY-gränssnittets snabba kretsar i sovläge eller stänga av dem när de inte används. Kopplade till tillämpningar med systemkrets (SoC) eller processor som värd möjliggör LAN7430/1 för värdkretsen att leverera audio-, data- eller videodata via 10/100/1000 Ethernet.
Anslutning till värden sker via PCIe 3.1-specifikationen, vilket ger en överföringstakt på upp till 2,5 GT/s i vardera riktning samtidigt. LAN7431-kretsens RGMII-gränssnitt ger frihet att konstruera med alternativa länklager som exempelvis IEEE 802.3bw-2015 (100Base-T1) för 100 Mbps och 802.3bp-2016 (1000Base-T1) över en enda tvinnad parkabel. Den ger också stöd för realtids-Ethernet, IEEE 1588-2008 PTP (Precision Time Protocols) och IEEE 802.1AS (gPTP). LAN7431 erbjuder en fordonsvariant som överträffar kvalificering enligt AEC-Q100 Grad 2 (-40 °C till +105 °C).
LAN7430/1-familjen, som är en verklig enkretslösning, erbjuder drift med en 3,3 V-matning, vilket undviker behovet av komplicerat och dyrt krafthanteringsstöd. Båda kretsarna integrerar en JTAG (1149.1) testningsport (TAP, Test Access Port) för mer heltäckande testning. Microchip erbjuder också LINK MD-diagnostik som utnyttjar tidsdomän reflektometri, TDR, för att analysera kablage, identifiera och lokalisera vanliga kablingsproblem såsom exempelvis öppna kretsar, kortslutning och misspassad impedans.
LAN7430 och LAN7431 stöds av Microchips kostnadsfria online-tjänst LANCheck för granskning av konstruktioner och Microchips MPLAB programvaruverktyg Connect. Drivrutiner certifierade av Microsoft Windows Hardware Quality Labs (WHQL) är tillgängliga tillsammans med drivrutiner för Linux-kärnan för både nätverk och PTP- och gPTP-synkronisering. Systemen kan testas på utvärderingskorten EVB-LAN7430 och EVB-LAN7431.
LAN7430 levereras i en 48-bens QFN-kapsel och LAN7431 levereras i 72-bens QFN-kapsel.
