DC-DC-omvandlare för DIN-skena

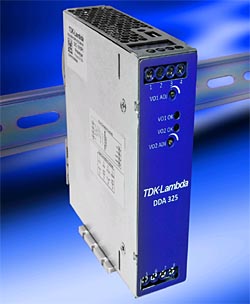

Från TDK-Lambda kommer den nya DDA-serien av DC-DC-omvandlare för DIN-skena. Omvandlarna klarar upp till 500 W och har en verkningsgrad upp till 95 procent.

DDS-serien är baserad på TDK-Lambdas oisolerade kraftmodul i6A. Modulen klarar inspänning från 9 VDC till 53 VDC och kan ge en utspänning från 3,3 V till 24 V. Enheterna är buck-regulatorer så inspänningen måste vara minst 3 V högre än utspänningen.

DDA-serien har tre standardmodeller. En enspänningsmodell är specificerad för +12 V och 20 A (kan regleras från 3,3 V till 15 V). Två versioner med dubbel utspänning är specificerade till +12 V 20 A / +5V 20 A (kan regleras från 3,3 V till 15 V), respektive +12 V 14 A / -12 V 8 A (kan regleras från 3,3 V till 24 V).

Tillgänglig uteffekt är typiskt 250 W för positiv utspänning och 75 W för negativ utspänning. Maxeffekt är 250 W med passiv kylning och upp till 500 W med fläktkylning.

Omvandlarna i DDA-serien är 123,4 mm x 115 mm x 36,5 mm stora. Det är samma storlek som för ett typiskt 120 W-aggregat. Alla modeller är certifierade för IEC/EN/UL 62368-1 och är CE-märkta för lågspännings- EMC- och RoHS-direktiven. Enheterna möter både EN 55032-A- och EN 61000-4-standarderna för störning och immunitet.
