Kraftlösning under vatten

Powerbox lanserar en ny teknologiplattform för strömförsörjning av industriella applikationer som kräver hög tillförlitlighet och robusthet i extrema miljöer. PRBX VB410-380 är en kraftenhet framtagen för undervattensapplikationer som övervakning och styrning av gas och oljeinstallationer på havsbotten.

06powerbox02

Från en linjematning med AC eller högspänd DC levererar enheten en mycket robust och tillförlitlig 48 VDC utspänning. Enheten består av en enkel omvandlare på ingången följd av redundanta moduler för utspänningen, samt styrning, övervakning, kommunikation och gränssnitt.
Applikationer på havsbotten, som gas och oljeinstallationer eller långdistans kommunikationskablar, kräver speciella strömförsörjningslösningar. Flera olika elektroniska utrustningar ska matas 24/7 utan avbrott i en miljö där underhåll är antingen mycket dyrt att utföra eller helt enkelt inte möjligt. Matningen kommer oftast från land eller från en generator på någon mellanstation och är i området 300 till 900 VAC eller 400 till 1500 VDC. Den ska omvandlas till 48 VDC busspänning för matning av de olika elektroniska förbrukarna. 48 VDC utgångarna behöver kunna arbeta parallellt för att öka effekten eller säkra redundans.
Utrustning för placering i en så extrem miljö som på havsbotten måste konstrueras och dimensioneras med mycket hög tillförlitlighet och robusthet. Ett temperaturområde för drift på -25 till +80 °C utan derating och med enbart ledningskylning är typiska krav. Elektronisk utrustning på havsbotten är ofta utformade som trånga rörformade inneslutningar förankrade till kabeln. Powerbox PRBX VB410-380 har en utformning som garanterar maximal isolation mellan den högspända ingången och den lågspända utgången, samt tillräcklig fysisk isolation mellan de olika komponenterna för kompakt integration i trånga utrymmen.
– Att leverera strömförsörjning till extrema applikationer som t ex på havsbotten är alltid en utmaning för konstruktörerna, säger Patrick Le Fèvre, Chief Marketing and Communication Officer på Powerbox. Genom att ta fram en standardiserad och enkelt återanvändningsbar plattform som VB410-380 kortar vi ner produktframtagningscykeln och med den time-to-market för våra kunder. Kemisk industri och andra applikationer där mänsklig närvaro är både komplicerad och riskfylld är andra områden där den nya plattformen är en mycket attraktiv strömförsörjningslösning.
Med sin avancerade switchingtopologi har det nya systemet (från högspänd ingång till lågspänd utgång) en verkningsgrad på mer än 85%, vilket är en förbättring på ca 10% relativt tidigare generationer av jämförbara produkter. PRBX VB410-380 har en layout optimerad för värmeavledning från värmekällorna till kylplåten, för undvikande av interna hop spots och för ökad tillförlitlighet.

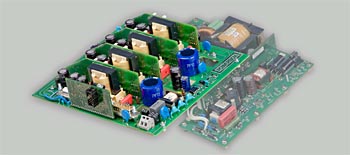

Primärmodulen VB410 omvandlar linjespänningen till en intern spänning på 380VDC. Modulen har aktiv effektfaktorkorrigering (PFC) och en RS-232 kommunikations bus för övervakning av enheten. Den har också så kallad ”inrush current free toplology”, vilket reducerar både strömtoppar på linjematningen och stress på komponenter.
Det sekundära steget VB380 omfattar fyra oberoende utgångsmoduler för vardera 95 W (48 V / 2 A). Varje utgång har sin egen strömbegränsning och en integrerad digital styrenhet som övervakar spänning och ström och kommunicerar via en CAN-Bus. Varje utgång kan styras ON/OFF eller utgöra redundans. CAN-Bus förbindelsen används också för diagnostik och prediktiva åtgärder (t.ex. att stänga av moduler som inte behövs eller ha dem i beredskap för effekttoppar).
Powerbox PRBX VB410-380 uppfyller alla säkerhets-. EMI- och andra normer relevanta för systemet.
