BERT-lösning för 100G Ethernet

Posted on januari 5th, 2017 by Gunnar Lilliesköld

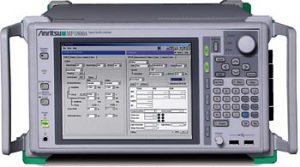

Anritsu har utvecklad en lösning för att mäta på passiva optiska 100G Ethernet med sin analysator för signalkvalitet, MP1800A.
1anr101

Den nyframtagna programvaran MX180014A gör att MP1800A kan genomföra bitfelsmätningar (BER, Bit Error Rate) på optiska linjeterminaler (OLT, Optical Line Terminal) och optiska nätverksenheter (ONU, Optical Network Unit) för den senaste standarden 100G-EPON.
Användningen av bredbandstjänster ökar explosionsartat. Framför allt är det 4k/8K video som driver på utvecklingen av passiva optiska nät (PON, Passive Optical Network).
De optiska accessnäten utvecklas mot 10 Gbit/s PON. Samtidigt behöver man ha tillgång till nästa generations standard, 100G-EPON (IEEE802.3ca) för att kunna erbjuda bredbandiga 25 Gbit/s prestanda vilket kräver ökad tidsnoggrannhet eftersom bitarna blir kortare.
MP1800A är plug-in-modul för BER-tester (BERT) som har kapacitet att mäta 64 Gbit/s. Signalkällans flerkanalssynkronisering och justering av tidsförskjutningar (skew) är optimala för OLT-tester.
BER-mätningarna är repeterbara tack vara hög kvalitet på vågformer och hög ingångskänslighet.
Programvaran MX180014A styr MP1800A så att den genererar tvåkanaliga skurar av testsignalmönster med förbestämda tidsförskjutningar.
