RF-effektmätning över luftgränssnittet

Posted on november 25th, 2016 by Gunnar Lilliesköld

Ett nytt mätsystem från Rohde & Schwarz mäter effekt via luftgränssnittet. Framför allt är det tänkt för 5G och radiosystem med gigabithastigheter.

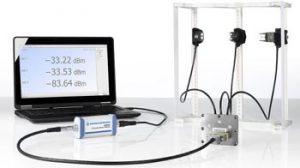

11nrpmota

Vissa basstationer, accesspunkter, trådlös utrustning och radiomoduler använder nu fasstyrda antennmatriser för att skicka ut och motta radiosignaler som överför data i gigabithastighet. Riktning av antennstrålningen, s k ”beamforming”, tillämpas för att kunna maximera effekten till mottagaren.
Med den nya utrustningen för effektmätning, R & S NRPM OTA, blir det möjligt såväl att mäta och kalibrera uteffekten från testobjektet som att testa antennstrålens funktion. Allt görs med en enkel uppsättning av testet.
Lösningen fungerar inom frekvensområdet 27,5 till 75 GHz. Det betyder att utrustningen täcker det 28 GHz band som nyligen har diskuterats för 5G. Dessutom täcker det 55 till 66 GHz för WLAN enligt IEEE 802.11ad och frekvenser över 66 GHz enligt IEEE 802.11ay.
Mätlösningen består av två delar: Dels antennmodul, dels en 3-kanalers sensormodul.
Antennmodulen NRPM A-66 är en enkel polariserad Vivaldi-antenn med inbyggd diod för effektmätningar. Genom att den är mycket linjär ger den en mätnoggrannhet på 0,2 dB. Mätningen görs direkt vid antennen vilket innebär att man inte, som annars, hade måst ta hänsyn till dämpningen i en koaxialkabel. Med en enda antenn kan användaren kalibrera uteffekten från mätobjektet. Med flera spatialt åtskilda antennmoduler blir det möjligt att mäta antennstrålens utbredning.
Till den 3-kanaliga sensormodulen NRPM3 kan tre antenner anslutas. Men om fler antennmoduler behövs för en testuppsättning kan valfritt antal antennmoduler kopplas parallellt. Med fler mätpunkter ökar mätningens upplösning vid test av antennlobens form.
För att behandla och utvärdera mätdata finns den fria programvaran R&S Power Viewer Plus PC. Den kan användas för upp till 12 kanaler, för att bestämma medeleffekten.
Om mätningarna utförs i R&S skärmade 19 tums mätkammare TS7124 kan kabelgenomföringar med inbyggda genomföringsfilter, NRPM-ZD3, användas. Då kan mätningarna genomföras i skärmad miljö på ett mättekniskt reproducerbart sätt.
