750 V DC/DC-omvandlare för spårväg och industri

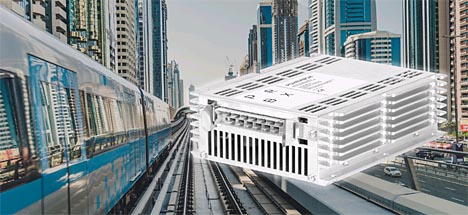

Powerbox lanserar en ny DC/DC omvandlare för spårvägs- och industriapplikationer, med 750 VDC inspänning och hög verkningsgrad. Switchsteget i den nya PRBX ENR500D bygger på en vidareutvecklad resonanstopologi och ger 95% typisk verkningsgrad över hela låg- och mellanlastområdet.


ENR500D är framtagen för järnvägsapplikationer, uppfyller den hårda EN 50124-1-normen och ger fulla prestanda i ett temperaturområde från -40 till +70 °C

Snabbspårvägar världen över använder många olika typer av elektriska drivsystem, beroende på lokalisering och tillgänglig teknik när de byggdes. De flesta tunnelbanesystem drivs med 750 VDC och en tredje skena, eller 1,5 kV och en tredje skena eller luftledning. 750 VDC är också mycket vanligt vid snabbspårvägar, både för drivning av tågen och för signalsystemen längs banan. Samma spänning är också vanligt förekommande för utrustning inom industrin och gruvnäringen.

ENR500D måste klara stora variationer i applikationer och driftmiljöer. Enligt EN 50124-1, Macro-environmental conditions (PD1 to PD4B), kan kraftomvandlare ingå i hermetiskt slutna utrustningar varierande från ingen ventilation alls till forcerad ventilation med filtrerad luft från omgivande utomhusmiljö.

500 W ENR500D-plattformen bygger på en resonanstopologi kombinerad med den senaste MOSFET-teknologin och magnetiska komponenter med höga prestanda. ENR500D är framtagen för att uppfylla EN 50124-1-normen samt den så kallade PD2 (Pollution Degree 2), för t.ex. kontrollskåp i en förarhytt eller passagerarutrymmen. ENR500D har IP20-skydd mot inträngning och dubbel förstärkt isolation på ingång och utgång. Enheten uppfyller EMC-avgivning och -immunitet enligt både EN 50124-1 och EN 50124-5.

ENR500D har nominell inspänning 750 VDC med ett inspänningsfönster från 500 till 900 VDC. Nominell utspänning är 48 VDC, som kan justeras upp till 60 VDC. Nominell uteffekt är 500 W kontinuerligt inom temperaturområdet -40 till +70 °C vid naturlig kylning. Verkningsgraden är 95% från 20% till 100% last. Tomgångsförbrukningen är lägre än 5 W.

Nominell impulsspänning är i enlighet med EN50124-1 4,4 kV. Ingång och utgång har dubbel förstärkt isolation på 1000 V, med 8,0 mm fritt avstånd, krypavstånd ISO Class I 10,0 mm, ISO Class II 14,2 mm.

Robusthet är en nödvändighet i järnvägsapplikationer. ENR500D har ett chassi i aluminium med integrerad kylfläns. Måtten är 163 x 230 x 80 mm och inträngningsskyddet IP20. Samtliga kretskort har skyddsbeläggning för ökad tillförlitlighet och tillgänglighet.

ENR500D kan lätt modifieras för andra utspänningar, som t ex 12 V eller 24 V.
