OP mindre än en tummetott

Posted on februari 7th, 2018 by Gunnar Lilliesköld

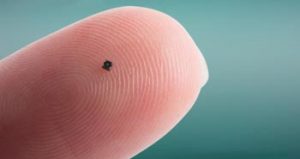

Liten men stark skriver Texas Instruments i sitt pressmeddelande om världens troligen minsta operationsförstärkare.  I samma kapsel, X2SON finns även en ny komparator.

01tlv9061opamp

Kapseln X2SON mäter 0,8×0,8×0,4 mm, dvs en yta av bara 0,64 mm2 på kretskortet. Först ut i denna är operationsförstärkaren TVL9061 och komparatorfamiljen TLV7011.

TVL9061 har en spänningsderivata av 6,5 V/µs och 10  nV/√Hz. På ingången finns EMI-filter for att skydda mot radiosignaler.

TLV7011-familjens komparatorer behöver inga yttre, diskreta komponenter för att vid överstyrning förhindra fasvändning och har intern hysteres. Kretsen drar bara 225 nA och komparatorns fördröjning är ned till 260 ns.

SPICE-modellen TINA-TI för TLV9091 och TLV7011 finns att ladda ned.
