Koaxialkontakter som spar plats

En ny serie koaxialkontakter enligt standarden 4.3-10 kommer från Telegärtner Karl Gärtner GmbH. Serien är primärt avsedda för för basstationer och antennapplikationer. Jämfört med serie 7-16 tar koaxialkontakter i serie 4.3-10 mindre plats och kan monteras tätare, enligt bilden nedan.

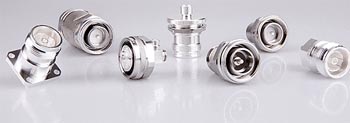

Den nya 4.3-10 serien kan erbjuda tre olika matningsalternativ för sladdmonterad kontaktdon mot en chassimonterat kontaktdon. Kontakterna finns att få i push-pull eller med två olika skruvlåsningsalternativ beroende på applikation och krav. De kan fås i ett flertal olika konfigurationer såsom vinklade, genomföringar, chassimonterade och omvänd polaritet.

Alla dessa alternativ är anpassade för utomhusmiljö och de är klassade enligt IP68. Kontaktdonens låga överföringsförluster påverkas inte av låsningsalternativen. Tack vare rätta materialval är den passiva intermodulationen (PIM) låg: -166 dB vid 2×43 dBm sändareffekt.
Dessa 50 ohms koaxialkontakter är specificerade upp till 6 GHz. De klarar upp till 2,5 kV vid 50 Hz och 700 W upp till 1 GHz, eller 500 Hz upp till 2 GHz.
Telegärtners produkter säljs av nybildade Nanomil AB, Täby. Se www.nanomil.se
