6 GHz oscilloskop från Rohde und Schwarz

Posted on februari 1st, 2017 by Gunnar Lilliesköld

En ny medlem i Rohde & Schwarz oscilloskopserie RTO2000 har 6 GHz bandbredd och upp till 16 bit vertikel upplösning. Nyheten visas idag på DesignCon 2017 i Santa Clara, Kalifornien.

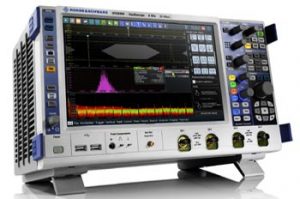

01rto2064

För att möjliggöra upptäckten av sporadiska förlopp hanterar RTO2000-serien en miljon vågformer per sekund. Med upp till 16 bitars upplösning blir också den inbyggda möjligheten till spektrumanalys och spektrogram ytterst användbar.

Tack vare sina möjligheter till flera domäner kan man med ett instrument analysera exempelvis kraftaggregat, processorer och sensorer med upp till 6 GHz bandbredd. Synkronisering av tid, frekvens, protokoll och logikanalys gör det möjligt att analysera på systemnivå.

Oscilloskopet har en ”zon-trigger”, knuten till tids- eller frekvensdomänen. Med dess hjälp kan man isolera händelser grafiskt i tid- eller frekvens, t ex för att separera skriv- och läs-meddelanden från minnesgränssnitt.

Oscilloskopets minne är 2 Gsampel långt, för att möjliggöra analys av långa förlopp eller protokollsekvenser. Man kan också få tillgång till historiska data för att få fram tidigare inhämtade vågformer.

Oscilloskopbandbredden 6 GHz ger möjlighet till att analysera radiogränssnitt som 802.11c WLAN, IoT-moduler för 5 GHz-bandet eller USB 3.1 Gen 1 som överför data med 5 Gbit/s.
