LCR-mätare med hög precision

Posted on mars 22nd, 2017 by Göte Fagerfjäll

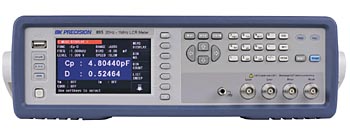

Från BK Precision kommer två nya LCR-mätare med hög precision. De två modellerna, 894 och 895, har en mätnoggrannhet på 0,05% och testfrekvens mellan DC-500 kHz och DC-1 MHz för respektive modell.

03bk01

Testspänningen (AC) är variabel mellan 5 mVrms till 2 Vrms och testströmmen är upp till 66,7 mA, vilket gör det möjligt att testa större induktanser och transformatorer. Båda modellerna har inbyggd DC bias-spänning, variabel mellan +/-5 V och +/-50 mA, vilket gör det möjligt att simulera ”in-circuit”-tester.
Med den inbyggda linjära och logaritmiska svepfunktionen kan analys och lagring av komponenters primära och sekundära parametrar göras i 201 mätpunkter. LCR-mätarens inbyggda gränssnitt kan lätt anslutas till en handler för automatisk produktionstestning av komponenter. 13 ms mättid ökar testhastigheten avsevärt.
Som standar har båda modellerna gränssnitt för USB, RS232 och Ethernet. Modellen 895 har dessutom GPIB-gränssnitt. Svensk representant är Ferner Elektronik AB.
