Lågprisoscilloskop med 10 bitar och touchskärm

Posted on mars 14th, 2017 by Gunnar Lilliesköld

På Embedded world presenterar Rohde & Schwarz just nu en oscilloskopfamilj i en helt ny prisklass: RTB2000 kostar från 13 000 kr med 70 MHz bandbredd och två kanaler, upp till 40 000 kr med 4 kanaler. Då är bandbredden 300 MHz bandbredd och alla optioner är med.

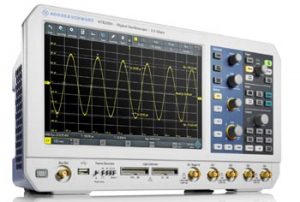

03RTB2000

Med en så låg instegsnivå passar RTB2000 alltifrån radioamatörer, hobbyelektroniker, studerande och reparatörer till en plats inom produktion.

Anmärkningsvärt är att oscilloskopen har 10 bit (1024) vertikalupplösning i stället för 8 bit (256 nivåer) som är vanligt i det lägre prissegmentet!

Som i de dyrare oscilloskopserierna har RTB2000 ”toutch”-skärm. Likt en mobiltelefon kan man göra inställningar med fingerrörelser. Det är därför enkelt att ändra t ex amplitud, sveptid och triggnivå. Skärmen är 10,1 tum stor.

Som standard har RTB2000 ett 10 Msa långt bildminne, som kan utökas till 160 MSa. I den här prisklassen är annars 1 MSa vanligt.

En rad tillval finns, som t ex 16 digitala kanaler, MSO (mixed-signal oscilloskop), arbiträr funktionsgenerator, 4 bit mönstergenerator, digitalvoltmeter, protokollanalysator, FFT och webbanslutning.

Oscilloskopet kan styras med SCPI-kommandon via LAN eller USB.

Förutom på Embedded world premiärvisades RTB2000 idag även för den nordiska publiken, på Rohde & Schwarz EMC-seminarium i Stockholm.
