Induktansfri spänningsomvandlare

LTC7820 är en ny spänningsomvandlarkrets från Linear Technology, sedan 10 mars tillhörigt Analog Devices. Ingen spole eller transformator behövs – bara kondensatorer – vilket gör att DC/DC-omvandlaren kan byggas mycket kompakt: upp till 244 W/cm3 (4000 W/in3).

06LTC7820_1

LTC7820 är avsedd att verka som spänningsomvandlare för en spänningsbuss i distribuerade kraftsystem. Inspänningen tillåts ligga inom 6 – 72 V och omvandlaren kan leverera tiotals ampere.
Kretsen kan konfigureras för 2:1 ”step-down” och med två kaskadkopplade kretsar för 4:1. För ännu högre delningstal, t ex 6:1, används en enda LTC7820 i Dickson-topologi och hanterar då 54 V till 9 V inspänning.

Man kan alternativt använda LTC7820 för att höja spänningen med en faktor 1:2. Kretsen kan också användas för en 1:1 omvandlare med upp till 36 V inspänning.

Externa MOSFET används och switchas med en fast frekvens från 100 kHz upp till 1 MHz. Utgångastransistorn i LTC7820 har 1,1 ohms on-resistans. Denna N-kanals MOSFET kan driva flera

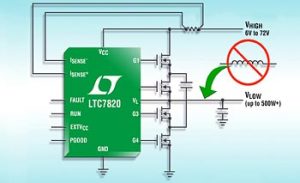

MOSFET i parallel för att leverera högre effekt. Se bilden ovan.
”Soft switching” tillämpas för att få låg EMI.

Tack vare avsaknaden av induktor är det möjligt att åstadkomma mycket kompakta omvandlare.

06LTC7820_2

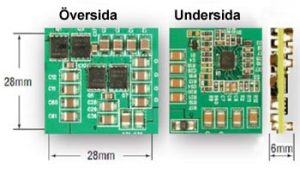

Så här liten kan en omvandlare för 48 till 24 V 20 A (480 W!) byggas

06LTC7820_3

Verkningsgraden som funktion av belastningsströmmen
