Helt skärmad DC/DC-omvandlare

Posted on april 27th, 2017 by Göte Fagerfjäll

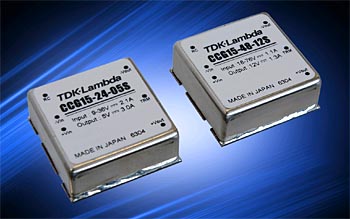

Från TDK Corporation kommer en serie 15 W DC/DC-omvandlare i metallkapsel med EMI-skärmning på alla sex sidorna.

04tdk05

CCG15-serien kräver en kortarea på bara 1 x 1 tum och kan arbeta med inspänningar över ett område på 4:1. Omvandlarna är konstruerade att passa i till exempel kommunikations-, industri- och test- och mättillämpningar.
CCG-serien finns med 3,3, 5, 12 och 15 VDC utspänning. Inspänningsområdet kan vara 9-36 VDC eller 18-76 VDC. Verkningsgraden är upp till 88% och CCG15-serien klarar temperaturer från -40 °C till +85 °C.
Omvandlarna är helt isolerade, med en isolationsspänning från ingång till utgång på 1 500 VDC och 1 000 VDC från in- eller utgång till skärm. De är certifierade enligt bland annat IEC/EN 60950-1, UL/CSA 60950-1 med CE-märkning för lågspänning och RoHS2.
