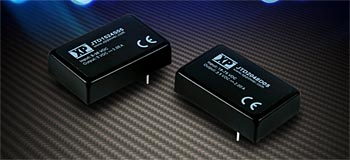

15 W och 20 W DC/DC-omvandlare

Från XP Power kommer JTD15- och JTD20-serierna av DC/DC-omvandlare för kostnadskänsliga applikationer. Omvandlarna har brett inspänningsområde och litet format.

10xp03

JTD15 och JTD20 ger 15 W respektive 20 W med hög verkningsgrad. De har 4:1 ultrabrett inspänningsområde och klarar att arbeta i ett utökat temperaturområde (-40 °C till +100 °C). Storleken är 40,6 x 10,4 mm.
JTD15- och JTD20-serierna finns med reglerade single- och dualutgångsversioner och med 4:1 inspänningsområden för antingen 9 – 36 V eller 18 – 75 V. Detta gör dem lämpliga att använda för 12, 24 och 48 VDC-applikationer. Båda serierna kan fås med utspänningar för 3,3 V, 5 V, 12 V och 15 V, samt dual ±5 V, ±12 V och ±15 V. Ingång-till-utgångsisolationen är 1600 VDC.
DC-DC omvandlarna levereras i en kompakt metallkåpa med dimensionerna 40,64 x 25,4 x 10,4mm. Verkningsgraden är från 82% till 90% – med ett typiskt genomsnitt på 85%, detta gör att modulen arbetar kallare och avger mindre förlustvärme och därmed kan användas utan kylfläns eller extra luftflöde. Omvandlarna ger full effekt upp till +70 °C utan derating.
