1,2 kW lågprofil AC/DC-modul med hög effekttäthet

Posted on augusti 11th, 2020 by Göte Fagerfjäll

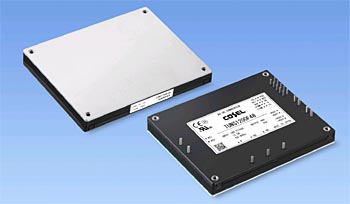

Cosel lanserar en 1,2 kW kompakt och lågprofil onboard AC/DC-kraftmodul med ett inspänningsområde från 85 VAC till 305 VAC. Modulen, TUNS1200, är avsedd för industriella och medicinska applikationer

TUNS1200 är certifierad enligt industriella och medicinska normer. Med sitt slutna plasthölje och basplatta i aluminium har TUNS1200 en höjd på bara 12,7 mm (0,5”) och väger mindre än 280 gram. Jämfört med befintliga 1 kW onboard AC/DC-moduler har den 36% mindre footprint och levererar 21% högre effekt.

Enheten klarar drift med en temperatur på basplattan från -40 till +100°C. Upp till nio TUNS1200 moduler kan parallellkopplas (upp till 9 750 W). Utspänningen kan justeras ner till 0 V och kan enkelt sättas till drift med konstant spänning eller konstant ström.

TUNS1200-serien omfattar tre utspänningsvarianter: TUNS1200F12 (12 V / 84 A), TUNS1200F28 (28 V / 43 A) och TUNS1200F48 (48 V / 25 A). Utspänningen kan via trimstiftet regleras +/- 20% (-20% /+10% vid 48V). TUNS1200 serien har också en aktiv spänningsregleringsingång (VTRM) där spänningen kan regleras ner till noll med en extern spänningskälla. TUNS1200 har en typisk verkningsgrad på 92% och en typisk effektfaktor på 0.98 vid 100 V.

För applikationer som kräver konstant ström (CC), som t.ex. batteriladdning, har TUNS1200 ett speciellt stift (ITRM) där man genom en DC-spänning eller en resistor till –S anslutningen kan ställa konstant ström från just över noll till önskat värde.

TUNS1200-serien är optimerad för konduktionskylning och kan arbeta inom temperaturområdet -40 till +100 °C på basplattan, 20 – 95%RH (ej kondenserande).

Isolationsspänningen är 3.000 VAC mellan ingång och utgång (2MOOP), 2.000 VAC mellan ingång och jord (1MOOP) och 500 VAC mellan utgång och jord. Skydd mot överspänning och överström, samt termiskt skydd, ingår som standard.

Modulen är avsedd för industriella och medicinska applikationer och uppfyller säkerhetsnormerna UL62368-1, EN62368-1, C-UL (motsvarar CAN/CSA-C22.2 No.62368-1 ), ANSI/AAMI ES60601-1, EN60601-1 3rd, C-UL (motsvarar CAN/CSA-C22.2 No.60601-1), samt IEC60601-1-2 4th. TUNS1200 har ett aktivt filter med harmonisk dämpning enligt IEC61000-3-2 (Class A).

Kraftaggregatet uppfyller RoHS direktivet och är CE märkt enligt Lågspänningsdirektivet.
